amplificadores lineales


Amplificador lineal de 150 W
para la banda de 3 m



Esta etapa de potencia permite elevar la salida de nuestra planta transmisora hasta 150 vatios.
Como se ve, el circuito es extremadamente simple, sólo abundan los condensadores variables
los cuales son ya clásicos en este tipo de etapas.

Dado que el circuito consume casi 140 vatios es indispensable montar el transistor sobre un
buen sistema de disipación, a fin de evitar daños irreparables a ese componente.

Como siempre el ajuste de estas unidades se lleva a cabo de izquierda (entrada) a derecha (salida).
El cableado de entrada y salida se debe realizar con coaxial apropiado a la frecuencia y, de ser posible,
montar terminales hembras para circuito impreso sobre la plaqueta y llegar hasta los tomas del exterior
con cable armado (no es recomendable soldar el cable abierto sobre el impreso y sobre los terminales del panel).
Con respecto a los cables de alimentación y sus terminales, deberán ser apropiados para la corriente a manejar.
Caídas de tensión (y por ende deficiencias en la estabilidad general del sistema) son muy frecuentes
cuando el sistema de alimentación es inapropiado.

Respetar los formatos y valores de los inductores a fin de optimizar el rendimiento.
Armar el amplificador sobre un circuito impreso de fibra. Evitar el uso de placas de
baquelita dado que éstas pueden retener humedad y causar cambios en la configuración del sistema.
Es indispensable usar plaquetas de doble capa, reservando una de ellas para las pistas del circuito
y la otra como plano de masa.

Dado que el sistema maneja 300 vatios de potencia las pistas deberán ser apropiadas
para esa potencia. Tener en cuenta que dos pistas muy cercanas pueden causar efecto capacitivo,
 alterando el funcionamiento del sistema. Una soldadura defectuosa o en un lugar incorrecto pueden
dañar el transistor de salida, sea prudente.

Por último recuerde que está transmitiendo señales de RF lo que en la mayoría de los
países está regulado por el estado.

Alimentación:

  • V max: simple 48 V DC
  • I max: 6A

Componentes:

IND1 10 vueltas/9mm/hilo 1mm IND2 4 vueltas/6mm/hilo 1.5mm
IND3 4 vueltas/6mm/hilo 1.5mm IND4 3 vueltas/6mm/hilo 1.5mm
IND5 2.5 vueltas sobre núcleo de 10x5mm

Amplificador lineal

para 144 Mhz 3W


Con una potencia de unos 40 mW de entrada se consigue una potencia final de unos 2 vatios,
el esquema que se describe está diseñado para trabajar en 144 Mhz, con esta potencia de salida es suficiente
para excitar amplificadores lineales de mayor potencia.


Descripción del circuito

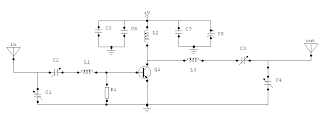

, los condensadores C1 y C2 y la bobina L1, adaptan la impedancia de entrada al circuito,
el filtraje de la tensión se efectúa con los condensadores C5,C6,C7,C8, la carga de colector
la realiza la bobina L2, la impedancia de salida es adaptada a los 50 Ω requerida por la antena
a través de los condensadores C3,C4 y la bobina L3, la carcasa del transistor deberá unirse a
masa. L1 y L3 se fabrican arrollando dos espiras y media de cable plateado de 1,5 mm de sección
el diámetro interno es de 10 mm. L2 se fabrica con 3 espiras de cable plateado de 1,5 mm de
sección también interiormente de 10 mm.

La placa de circuito impreso no deberá modificar su diseño para evitar problemas de capacidades,
deberá usar fibra de vidrio, las placas de baquelita no sirven para este caso
( por problemas de capacidades ). El transistor deberá equiparlo con un buen radiador pues este
debe disipar bastante calor, los condensadores C5, C6, C7 deberán ser de mica. La separación
 de las bobinas no son criticas por lo que deberá probar cual es la mas idónea, estas pueden oscilar
entre 5 y 12 mm. Ajuste, Para ajustar este lineal es necesario disponer de un emisor capaz de entregar
potencias desde 20 y 100 mW, un medidor de ondas estacionarias, vatímetro, y una carga fantasma
que puede construir si no la tiene con una resistencia de 50 Ω y 3 vatios no inductiva (de carbón).

Para ajuste deberá sintonizar el transmisor en la mitad de la banda 145 Mhz aproximadamente y
conecte la salida del emisor a la entrada del lineal, a la salida del lineal conecte, el medidor de ondas
estacionarias, el vatímetro y la carga fantasma ( por este orden) y comience a retocar los condensadores
 C1,C2,C3 y C4 por este orden también, hasta conseguir una máxima lectura de potencia en el
vatímetro y una baja relación de estacionarias, retoque de nuevo hasta ver que no admite mas ajuste.

Alimentación:

  • V max: simple 12 V DC
  • I max: 1A

Componentes:

C1 7-60 pF R1 47 Ω Q1 TP 3212 TRW
C2 7-60 pF L1 2.5 vueltas hilo 10 mm
C3 7-60 pF L2 3 vueltas hilo 10 mm
C4 7-60 pF L3 2.5 vueltas hilo 10 mm
C5 1000 pF
C6 10000 pF
C7 100000 pF
C8 47 µF


Amplificador lineal 45 W

para 144 Mhz


Esta etapa permite amplificar la potencia de salida transmisor VHF convencional hasta 45 vatios.
En su entrada este sistema requiere 3 vatios para poder lograr 45 en su salida. Gracias a un módulo
de la firma japonesa Mitsubishi este sistema está conformado con relativamente pocos componentes
Los reles permiten conmutar el transmisor, dejando la etapa desconectada en modo recepción.

Para que su actuación sea automática se ha dispuesto un detector de portadora, el que por
medio del transistor conmuta las bobinas de los reles. Los reles 1 y 3 deben ser especiales
para RF y la unión de sus contactos NC debe hacerse con cable coaxial adecuado para 144Mhz.
De no colocarse la etapa detectora de portadora y los reles el circuito estaría conectado
permanentemente, impidiendo que la recepción sea posible. El rele 2 controla la alimentación
del módulo de RF y, adicionalmente conmuta el color del Led, el cual es bicolor. En el Led, el ánodo correspondiente al diodo verde está conectado al punto NC del rele de alimentación, mientras
que el ánodo rojo está conectado en paralelo con la alimentación de lo módulo de RF. El ánodo
 (el cual es común a los dos diodos) está conectado a masa con una resistencia limitadora de corriente.
 No es obligatorio colocar el Led ni su resistencia, pero queda bien y permite monitorizar el estado
del sistema. Cuando el indicador está verde indica que está en reposo (o recepción). En cambio,
cuando está rojo indica que el amplificador está trabajando (modo transmisión).

Las resistencias de 100 Ω, conectadas en paralelo, deben ser de carbón y tener la potencia
necesaria para manejar los 3 vatios de entrada. Están dispuestas en paralelo para lograr una
carga de 50 Ω.
Dos aspectos son fundamentales en este sistema. La calidad de la fuente de alimentación y la calidad del circuito impreso.

Alimentación:

  • V max: simple 13.8 V DC
  • I max: 12A

Amplificador lineal

para 88 Mhz 3W


Con una potencia de unos 40 mW de entrada se consigue una potencia final de unos 2 vatios, el
esquema que se describe a continuación de estas líneas está diseñado para trabajar en 88 Mhz,


Descripción del circuito

, los condensadores C1 y C2 y la bobina L1, adaptan la impedancia de entrada al circuito,
el filtraje de la tensión se efectúa con los condensadores C5,C6,C7,C8, la carga de colector la
 realiza la bobina L2, la impedancia de salida es adaptada a los 50 Ω requerida por la antena a través
 de los condensadores C3,C4 y la bobina L3, la carcasa del transistor deberá unirse a masa.

L1 y L3 se fabrican arrollando dos espiras y media de cable plateado de 1,5 mm de sección el
diámetro interno es de 10 mm. L2 se fabrica con 3 espiras de cable plateado de 1,5 mm de
sección también interiormente de 10 mm. La placa de circuito impreso no deberá modificar su
diseño para evitar problemas de capacidades, deberá usar fibra de vidrio, las placas de baquelita
no sirven para este caso ( por problemas de capacidades ). El transistor deberá equiparlo con un
buen radiador pues este debe disipar bastante calor, los condensadores C5, C6, C7 deberán ser
de mica. La separación de las bobinas no son criticas por lo que deberá probar cual es la mas idónea,
estas pueden oscilar entre 5 y 12 mm. Ajuste, Para ajustar este lineal es necesario disponer de un
emisor capaz de entregar potencias desde 20 y 100 mW, un medidor de ondas estacionarias,
vatímetro, y una carga fantasma que puede construir si no la tiene con una resistencia de 50 Ω
y 3 vatios no inductiva (de carbón). Para ajuste deberá sintonizar el transmisor en la mitad de la
banda 145 Mhz aproximadamente y conecte la salida del emisor a la entrada del lineal, a la salida
del lineal conecte, el medidor de ondas estacionarias, el vatímetro y la carga fantasma ( por este orden)
y comience a retocar los condensadores C1,C2,C3 y C4 por este orden también, hasta conseguir
una máxima lectura de potencia en el vatímetro y una baja relación de estacionarias, retoque de nuevo
hasta ver que no admite mas ajuste.

Alimentación:

  • V max: simple 12 V DC
  • I max: 1A

Componentes:

C1 7-60 pF R1 47 Ω Q1 TP 3212 TRW
C2 7-60 pF R2 220 Ω
C3 7-60 pF L1 2.5 vueltas hilo 10 mm
C4 7-60 pF L2 3 vueltas hilo 10 mm
C5 1000 pF L3 2.5 vueltas hilo 10 mm
C6 10000 pF L4 2.5 vueltas hilo 10 mm
C7 100000 pF
C8 47 µF


CAICEDO S. OSIRIS A.


http://www.electronicafacil.net
