Aplicaciones de los Amplificadores Diferenciales

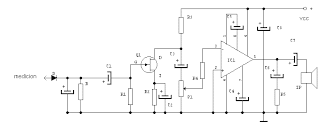

                         Seguidor de señales RF
                         con indicador acústico

Al reparar equipos de Audio, muchas veces
es necesario hacer un seguimiento de la señal
 a través de los diferentes circuitos del aparato
para localizar la etapa donde se encuentra el
defecto.


El instrumento más adecuado para esto es el
osciloscopio. Pero cuando no se dispone de
ese instrumento, se puede utilizar un seguidor de señal. El mismo no es otra cosa que un
amplificador que permite tomar la señal de los circuitos por donde pasa y amplificarla para
que podamos oírla en un altavoz

Tambien se puede también hacer un seguimiento de la señal en etapas de RF y FI
en receptores de radio.

Alimentación:

  • V max: simple 12V DC
  • I max: 0.1A

Componentes:

P1 10 kΩ potenciometro C1 0.02 µF 250V ceramico Q1 BF244
R1 2.2 MΩ C2 22 µF 16V electrolitico IC1 LM386
R2 3.3 kΩ C3 0.1 µF 25V ceramico D 1N34 (germanio)
R3 10 kΩ C4 0.1 µF 25Vceramico SP altavoz 8 Ω
R4 1kΩ C5 10 µF 16V electrolitico
R5 10 Ω C6 0.047 µF 25V ceramico
R 1 MΩ C7 220 µF 16V
C8 220 µF 16V
C 0.01 µF 25V ceramico

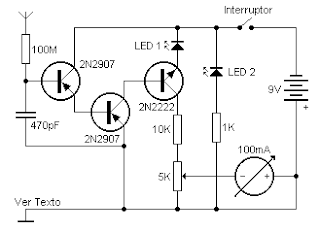

                            Medidor de Iones Negativos


Este instrumento nos permitirá detectar
fugas en fuentes de alta tensión así
como verificar el correcto funcionamiento
de un generador de iones. Entre otras
cosas también es bueno para determinar
la carga estática presente en un recinto
ya que ésta está formada en gran parte
por iones negativos.
El circuito es extremadamente simple y
fácil de armar. Consta de tres transistores
actuando como amplificadores que reciben
la señal por la antena. Esta antena puede
ser un trozo de alambre de 10cm o una pequeña varilla de aluminio. También se puede
utilizar una antena telescópica retráctil como las empleadas en radios de FM de bolsillo.

la resistencia de 1 MΩ y el condensador de 470 pF se encargan de eliminar posibles
interferencias que disparen accidentalmente el sistema confundiendo la información
 reflejada por el instrumento. Se ha dispuesto un diodo Led el cual brillará ante presenta
de cargas extremas. También se colocó un Led pero en este caso verde que señaliza
cuando el circuito está conectado. Esto para evitar dejarlo accidentalmente encendido sin
razón. El instrumento es un miliamperímetro de CC convencional que puede ser de aguja
 sin problema. El potenciómetro permite establecer la sensibilidad de recepción. Es muy
importante poner a masa el terminal positivo de la batería para que el sistema trabaje
correctamente. Si bien se puede colocar una virola de aluminio alrededor de la caja la cual
nos pondrá en contacto cuando lo tengamos en la mano y esto hará las veces de masa por
 medio de nuestro cuerpo, en instalaciones fijas se recomienda utilizar una toma a tierra
mas apropiada como una jabalina de masa.

Todo el equipo debe armarse preferentemente dentro de una caja plástico del tamaño
de una caja de fósforos.

En este caso no es necesario emplear un instrumento de gran coste siendo apropiado un
Vúmetro como los empleados en equipos de sonido antiguos.

Alimentación:

  • V max: simple 9V DC
  • I max: 0.1A


                                   Indicador nivel de ruido





Este circuito es un indicador del nivel de ruido,
la medición se realiza por encendido de un diodo
 Led. en
tres niveles 50, 70 y 85 Db.
Uso del circuito: La cajita pequeña conteniendo este medidor situela en el lugar a medir
el ruido ambiente, situé el conmutador rotario en la posición de 50 Db. si se enciende el
Led fijo o de forma intermitente continuada, el ruido es alto Si en la posición de 70 Db.

se enciende el Led en el resto de las habitaciones de su domicilio, este ambiente es
demasiado incomodo. Si en la posición de 85 Db se enciende continuamente, entonces
deberá tomar las medidas adecuadas, pues vive en un ambiente sonoro peligroso para su salud.

Alimentación:

  • V max: simple 12V DC
  • I max: 0.015A

Componentes:

R1 10 kΩ C1 100 nF IC1 LM358
R2 22 kΩ C2 10 µF D1 Led 5 mm.
R3 22 kΩ C3 470 µF Q1 BC327
R4 100 kΩ C4 47 µF MIC1 electret miniatura
R5 56 kΩ SW1 2 circuitos 4 contactos rotatorio
R9 56 kΩ
R10 56 kΩ
R6 5.6 kΩ
R7 560 Ω
R8 2.2 kΩ
R11 1 kΩ
R12 33 kΩ
R13 330 kΩ

CAICEDO S. OSIRIS A.
